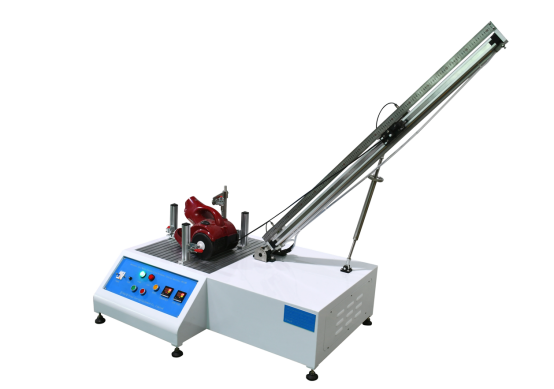

模块 1 产品简介
本设备满足 GB4706.1‑2005 第 22.16、IEC60335‑1:2004 clause22.16 标准，用于家用带自动卷线器电器开展卷收耐久寿命试验，气动驱动，模拟人工反复拉出、收回电源线，考核软线护套刮伤、导线断股、接触部位磨损情况。
模块 2 执行标准
GB4706.1‑2005《家用和类似用途电器的安全第 1 部分通用要求》第 22.16 条款
IEC60335‑1:2004《Household and similar electrical appliances‑Safety‑Part1:General requirements》clause 22.16
模块3 技术参数
| 项目 | 参数 |
|---|
| 产品型号 | SN1108 |
| 测试工位 | 单工位 |
| 驱动方式 | 气动驱动 |
| 控制方式 | 按键电气控制 |
| 试样夹持 | 机械装夹，夹持位置可调 |
| 软线夹持角度 | 30‑70° 可调 |
| 试验速率 | 5‑30 次 /min，可自适应卷线器允许*高速率 |
| 拉伸行程 | *大 1000mm，行程可调 |
| 计数范围 | 0‑9999 次，达到设定次数自动停机 |
| 设备尺寸 | 1200×800×1400mm(W×H×D) |
| 整机重量 | 110kg |
| 供电气源 | AC220V±10%/50‑60Hz；压缩空气 5‑7kg/cm²；功率 0.3KW |
模块4 测试原理、适用试样、设备特点
适用试样：家用带自动卷线器的电器器具，典型试样如吸尘器等。试验用途：检测自动卷线器结构，评估柔性软线护套刮伤损坏、导线断股、接触位置过度磨损风险。测试原理：气缸模拟人工动作，将软线拉出设定长度后退回，依靠产品自身卷线机构收回线缆，循环往复完成耐久寿命试验。设备特点：多功能可调夹具，大尺寸工作台面；速率可调，适配绝大多数带自动卷线器家电试样。
