模块 1：产品概述

SN2501 断路器脱扣特性综合试验机严格遵循 GB10963.1、GB14048.2、GB16917.1 及 IEC60898、IEC60947 全套低压断路器标准，集延时脱扣、瞬时脱扣、温升三大测试功能于一体；设备采用 PLC+10 寸触摸屏智能控制，0.5 级高精度恒流输出，内置三工位延时、单工位瞬时独立测试腔，搭配 12 路 T 型热电偶温升采集，测试腔室温～50℃可调，整机 1800×780×1600mm，200kg，380V 供电，广泛用于小型断路器生产厂、CNAS 第三方实验室、计量检测机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   设备内置大功率隔离恒流变压器，触摸屏设定倍数电流自动输出；延时工位施加 1.13/1.45/2.55 倍额定电流，记录脱扣时长；瞬时工位输出 3~10 倍额定大电流，毫秒级捕捉瞬时脱扣动作；12 通道热电偶同步采集断路器接线端、外壳温升数据，系统自动对比标准限值判定产品是否合格，测试腔恒温模拟实际使用环境。

2. 适用试样

   3~125A 1~4P 小型断路器 MCB、塑壳断路器 MCCB、RCBO 漏电过流保护断路器。

3. 应用行业

   断路器制造工厂、低压电气整机厂、CCC 型式认证实验室、电力计量检测院。

4. 产品矩阵搭配说明

   SN2501 一台覆盖断路器三大核心型式试验项目，可配套漏电动作试验机、断路器耐压设备，组成低压电器全套安规检测方案。

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 三合一综合机型：延时脱扣、瞬时大电流脱扣、温升测试集成单台，替代三台独立设备，大幅降低实验室采购与占地成本；

2. 多工位同步检测：3 组延时工位可同时测试 3 只断路器，批量质检效率提升 3 倍；

3. 0.5 级高精度恒流：电流输出稳定失真低，出具检测报告可直接用于 CCC、欧盟 IEC 型式认证；

4. 恒温密闭测试腔：低温环境可自动加热，消除环境温度对脱扣、温升数据的干扰，重复性更高；

5. 成套低压检测配套：可搭配漏电、耐压、通断试验机一站式采购，批量采购享阶梯折扣。

模块 6：整机结构说明

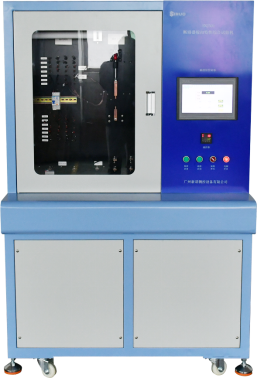

整机一体式加厚防锈钣金机柜，上下分层设计；上层为带钢化观察窗恒温测试腔，内置 3 延时 + 1 瞬时独立接线工位；下层内置大功率隔离变压器、散热风道；右侧外置独立触控操作面板，底部带万向移动脚 + 可调支撑脚垫，长期大电流连续测试无发热偏移。

模块 7：配套服务与信任背书

1. 出厂附赠全套国标操作手册、T 型热电偶、标准接线端子，支持第三方 CNAS 计量校准；

2. 成套采购低压电器全套检测设备享批量阶梯优惠；

3. 整机质保 1 年，大功率变压器核心部件延长质保，终身成本维修；

4. 标准常规款现货 5-8 天交付，非标定制电流、工位、测温通道 7-15 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2501 可以同时做脱扣和温升测试吗？

   A：支持同步运行，延时工位做脱扣的同时温升通道同步采集温度数据，无需分两次测试。

2. Q：瞬时脱扣*大输出电流是多少？

   A：瞬时工位*高输出 1500A，覆盖 3~10 倍 125A 断路器瞬时测试需求。

3. Q：设备供电必须 15kVA 380V 吗？

   A：标准款为 15kVA 大功率配置，小电流试样可定制缩小功率版本。

4. Q：能测 RCBO 漏电过流断路器吗？

   A：兼容 1~4P MCB、MCCB、RCBO 三类主流断路器产品。
