模块 1：产品概述

SN2313 荷重断芯试验装置严格遵循 GB/T5023.1、GB/T5023.2、IEC60227 全套 PVC 绝缘电缆检测标准，针对 450/750V 及以下柔性电缆开展荷重跌落断芯试验；设备采用电磁自动释放机构，0.5m 国标跌落高度，标配 0.5kg 标准荷重砝码，6 位数显可预置试验次数，搭配 0.1A 负载电流实时监测线缆断路断芯，整机 100kg，220V 市电供电，广泛用于 PVC 电线厂、第三方 3C 质检实验室、线缆研发机构。

模块 2：执行标准对照表

模块 3：测试原理与适用范围

1. 测试原理

   截取标准 PVC 柔性电缆试样固定于上端夹具，0.5kg 砝码悬挂在线缆下端；设备托举砝码至 0.5m 标准高度后电磁瞬间释放自由跌落，重复设定次数；全程通入 0.1A 监测电流，线缆内部铜丝断裂、断路时设备自动停机记录次数，判定线缆承受冲击荷重后的机械耐久性能。

2. 适用试样

   额定 450/750V PVC 绝缘柔性成品电缆，家装、家电电源线专用检测设备。

3. 应用行业

   PVC 电线生产企业、家电整机质检部、第三方材料检测实验室、计量校准机构。

4. 产品矩阵搭配说明

   SN2313 专门完成 PVC 电缆荷重断芯项目，搭配 SN2312 弯曲试验机、SN2304 耐磨、SN2306 扭绞、单柱拉力机、SN1109 氧弹老化、SN2311 耐热工装，可配齐 GB/T5023 全套 PVC 电缆力学 + 老化检测方案。

模块 4：核心技术参数

模块 5：设备核心差异化优势

1. 完全对标国标跌落工况：0.5m 高度、500g 砝码、0.1A 监测完全匹配 GB/T5023，检测报告可直接用于 3C 型式认证；

2. 电磁自动释放结构：替代人工释放砝码，跌落高度统一，试验数据重复性高，避免人为误差；

3. 六位数显智能计数：可自由设定循环次数，到达自动停机，无需人员全程值守；

4. 轻量化移动机身：底部带万向脚轮，整机 100kg，220V 普通插座即可供电，车间、实验室随意摆放；

5. 成套采购优惠：搭配 PVC 电缆全套力学、老化设备一站式采购，享受阶梯批量折扣。

模块 6：整机结构说明

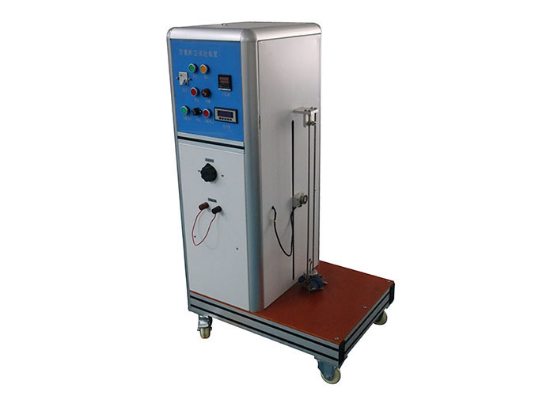

整机立式钣金一体化机架，底部带移动脚轮；左侧集成数显控制操作面板，中部为电机托举升降机构、电磁释放组件；上方线缆固定夹具，下方砝码悬挂位，机身结构稳固，长期反复跌落无晃动偏移。

模块 7：配套服务与信任背书

1. 出厂附带 GB/T5023 标准操作手册，砝码、夹具全套配齐，支持第三方计量校准；

2. 整套 PVC 电缆检测设备批量采购享折扣；

3. 整机质保 1 年，终身成本维修，远程教学 + 上门调试服务；

4. 标准现货 3-7 天交付，非标定制跌落高度、砝码规格 7-12 个工作日。

模块 8：FAQ 常见问题

1. Q：SN2313 只能测试 PVC 电线吗？

   A：标准适配 GB/T5023 PVC 柔性电缆，橡皮电缆可咨询定制对应机型。

2. Q：砝码跌落需要人工操作吗？

   A：电磁自动释放，电机自动托举，全程自动化，无需人工抓取砝码。

3. Q：线缆内部断芯设备会自动停机吗？

   A：内置 0.1A 导通监测，一旦线芯断裂断路，设备立即停机留存试验次数。

4. Q：设备需要 380V 工业电源吗？

   A：仅 AC220V 常规市电，普通实验室插座可直接使用。
