模块 1：产品简介

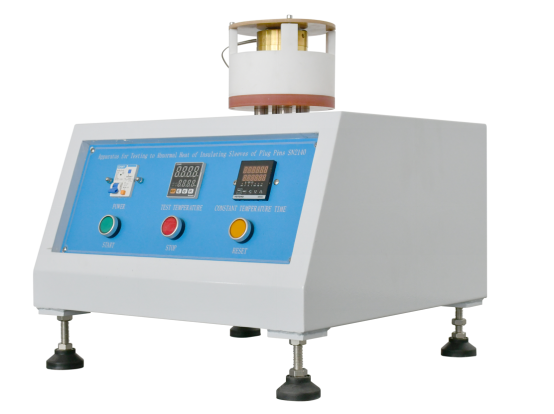

SN2140 插头插销绝缘套耐非正常热试验装置是插头插座型式试验核心耐热检测设备，完全匹配 GB/T2099.1-2021 第 28.1.3 条、IEC60884-1 图 40 测试条款。设备采用发热盘传导加热，模拟插头插销绝缘套长期非正常高温工况，标配 5mm 环氧绝缘板、3 组可更换黄铜标准夹具、K 型高精度热电偶与双路数显温控计时系统，精准检验插头绝缘护套耐热、耐燃性能，可搭配 SN2131、SN2132、SN2133、SN2135、SN2136 组成全套开关插座安规检测实验室方案。

模块 2：适配执行标准

模块 3：产品核心优势

1. 完全对标国标图纸结构：绝缘板厚度 5mm，绝缘板与黄铜夹具间隙 3±0.2mm，热电偶距金属件正面 7±0.5mm，全部尺寸严格符合图 40 规范；

2. 多规格通用黄铜夹具：标配 6A 二插、10A 三插、16A 三插 3 组黄铜金属件 B，长度＞20mm，支持按需定制其他规格；

3. 高精度恒温控制系统：K 型热电偶测温，控温区间常温～200℃±5℃，恒温时长 0-9999 小时自由预置，双数显分别监控温度、试验时长；

4. 真实模拟发热工况：发热盘传导式加热，预留标准空气对流间隙，还原插头实际通电发热环境，试验数据可直接用于 CCC 型式试验；

5. 成套配套适配：搭配全系 SN 系列盖板检测量规、线材弯曲负载箱、插头夹紧试验机，一站式配齐开关插座全套安规检测设备。

模块 4：完整性能参数表

模块 5：适用试样 & 目标客户

1. 检测试样：墙壁开关配套插头、排插插头、电饭煲 / 电水壶等小家电不可拆线绝缘护套插头；

2. 目标客户

• 生产企业：开关插座、小家电、电源线制造企业质检实验室；

• 检测机构：第三方安规实验室、CCC/CQC 产品认证中心、出入境检验检疫机构；

• 科研院校：电气安全、电工材料、产品可靠性检测实验室。

模块 6：FAQ 问答

1. Q：SN2140 设备尺寸、间隙、测温点位是否符合 GB/T2099 图 40 标准？

   A：整机绝缘板厚度、3mm 对流间隙、7mm 热电偶测温点、黄铜夹具尺寸全部严格按照国标图纸加工，可直接用于 CCC 型式试验审核。

2. Q：设备支持多少种规格插头测试，夹具能否定制？

   A：标配 6A 二插、10A 三插、16A 三插 3 组黄铜夹具，可根据客户需求定制 32A 等特殊规格插头夹具。

3. Q：温度和计时范围是多少，能否长时间恒温试验？

   A：加热温度*高 200℃，恒温时长*长 9999 小时，数显独立控制，到达设定时间自动停机。

4. Q：可以和其他 SN 系列检测设备配套采购吗？

   A：可与 SN2131 盖板装置、SN2132 盖板量规、SN2133 负载箱、SN2135 沟槽孔量规、SN2136 插头夹紧试验机成套采购，配齐整套插头插座检测实验室。
