一、产品整体介绍

SN1124 电热毯火花点燃试验装置是对标 GB4706.8-2008 第 30.101.1、IEC60335-2-17 安规条款开发的柔性取暖器具专用阻燃测试设备，采用分体式结构：PLC 高压控制柜 + 标准火花电极工装 + 65℃恒温自然通风加热箱。整机配备 Φ3mm 标准 45° 斜口铜电极，电极间距精准锁定 6.0mm±0.01mm，输出 0~15kV 正弦高压，串联无感限流电阻稳定 1mA 短路电流；7 寸触摸屏预置 0~9999s 试验时长，自动记录火花蔓延时间，自带漏电、短路、过载多重安全保护。完整复现高温环境下电热毯内部线路闪弧火花引燃工况，测试数据可直接用于国内 3C 强制认证、海外 CE 出口认证，广泛用于电热毯 / 电热垫生产车间、CNAS 第三方柔性发热器具实验室、电热衣研发企业。

二、设备执行全套检测标准

2.1 国内 GB 国家标准

2.2 IEC 国际出口检测标准

三、可测试试样适用范围

四、设备完整标准测试工作原理

1. 将电热毯试样固定在国标上下模板（上模板 100g 配重），放置可调绝缘支撑架，止退器锁定铜电极间距 6.0mm±0.01mm；

2. 整套工装放入自然通风加热箱，恒温 65℃±2℃持续预热 3 小时；

3. 控制柜输出 10kV 正弦额定电压，串联可调无感电阻稳定短路电流 1mA，电压跌落不低于 100V；

4. 触摸屏预置 2min 标准通电时长，设备同步计时，人工观测火花蔓延至模板边缘并手动记录时长；

5. 多次试验取平均值，对照标准判定电热毯外套阻燃性能是否达标。

五、核心完整技术参数表

六、设备整机结构与使用环境说明

6.1 整机三大组成模块

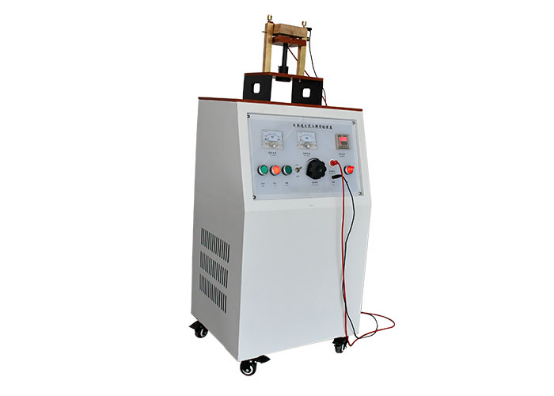

1. 高压 PLC 控制柜：面板配备电压表、电流表、启停 / 急停按钮、调压旋钮，底部万向脚轮方便移位；

2. 国标火花测试工装：绝缘支撑底座、可调节铜电极、止退定位机构、配重模板整套标配；

3. 恒温通风加热箱：独立控温面板，内部自然风道，维持 65℃标准预热环境（可客户自备）。

6.2 使用环境要求

七、本机可开展全部检测项目

1. 电热毯 65℃高温火花引燃阻燃测试（GB4706.8 第 30.101.1）；

2. 电热垫、电热衣内部线路闪弧起火风险验证试验；

3. 柔性加热器具外套绝缘材料耐火花蔓延性能检测；

4. 跨境电热产品 IEC60335-2-17 出口 CE 认证配套测试；

5. 不同面料电热毯阻燃梯度研发对比试验。

八、 设备核心竞争优势

1. 1:1 复刻国标全套工装：铜电极、间距、配重模板完全匹配标准图纸，检测报告第三方实验室认可；

2. 高精度高压恒流输出：1mA 短路电流稳定不漂移，电压跌落≤100V，完全满足条款电气条件；

3. PLC 全自动计时系统：无需人工秒表，通电同步计时，火花蔓延时长一键记录；

4. 分体灵活搭配方案：火花工装可单独采购，客户自备恒温箱也能完成标准试验；

5. 多重高压安全防护：漏电、短路自动切断高压，避免试验人员触电风险；

6. 全数字化触屏调控：高压、时长、温度全部数字设置，无需机械手动调节。

九、客户选型高频 FAQ 问答

1. Q：加热箱是设备标配吗？可以自己采购吗？

   A：加热箱可标配整机出货，也可单独采购火花工装，客户自有恒温箱可配套使用。

2. Q：电极间距 6mm 可以手动改动吗？

   A：工装配备止退定位器，标准测试锁定 6.0±0.01mm，研发对比可微调，认证测试必须锁死标准间距。

3. Q：设备运行需要空压机气源吗？

   A：不需要，纯电气高压结构，仅接入 220V 市电即可完整开展整套火花引燃试验。

4. Q：*高输出电压 15kV，标准测试只用 10kV 吗？

   A：国标强制测试工况为 10kV，15kV 区间用于研发极限阻燃对比测试。

5. Q：整套设备包含标准配重模板吗？

   A：全套标配上下测试模板、100g 配重块、一对标准铜电极，到货即可直接试验。
