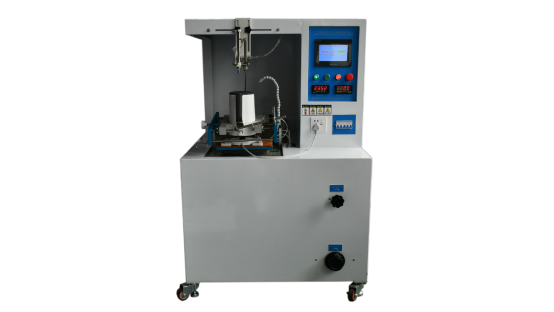

全自动水壶综合寿命测试仪 SN1119B
发布时间: 2026-08-01 17:20
SN1119B 全自动水壶综合寿命测试仪是对标 GB/IEC 液体加热器安规条款开发的五合一一体化耐久检测设备，落地一体式机架自带循环水槽，整机接触水部件采用 304 不锈钢防腐材质；搭载三菱 PLC+7 寸彩色触摸屏智能控制系统，气缸驱动全套自动加水、倒水、夹持机构。设备同时覆盖循环煮水、水冷干烧、自冷干烧、带电插拔、不带电插拔五大国标强制测试工况，内置 0.85/1.15 倍可调负载电源，全程无人值守自动循环；实时监测底座导通状态，断路、不通电自动报警停机留存数据，计数到达预设值自动结束试验。一台设备替代多台单一功能试验机，大幅降低实验室设备采购成本，测试数据可直接用于 3C、CE 出口认证，广泛用于无绳电热水壶生产车间质检、第三方 CNAS 家电安全实验室、液体加热器研发机构。
一、产品整体介绍
SN1119B 全自动水壶综合寿命测试仪是对标 GB/IEC 液体加热器安规条款开发的五合一一体化耐久检测设备，落地一体式机架自带循环水槽，整机接触水部件采用 304 不锈钢防腐材质；搭载三菱 PLC+7 寸彩色触摸屏智能控制系统，气缸驱动全套自动加水、倒水、夹持机构。设备同时覆盖循环煮水、水冷干烧、自冷干烧、带电插拔、不带电插拔五大国标强制测试工况，内置 0.85/1.15 倍可调负载电源，全程无人值守自动循环；实时监测底座导通状态，断路、不通电自动报警停机留存数据，计数到达预设值自动结束试验。一台设备替代多台单一功能试验机，大幅降低实验室设备采购成本，测试数据可直接用于 3C、CE 出口认证，广泛用于无绳电热水壶生产车间质检、第三方 CNAS 家电安全实验室、液体加热器研发机构。
二、设备执行全套检测标准
2.1 国内 GB 国家标准
GB4706.19-2008《家用和类似用途电器的安全 液体加热器的特殊要求》第 19.101、19.102、22.103 条款
2.2 IEC 国际出口检测标准
IEC60335-2-15:2012《Household and similar electrical appliances-Safety-Part2-15:Particular requirements for heating liquids》clause 19.101、19.102、22.103
三、可测试试样适用范围
测试样品：各类家用无绳电热水壶、多功能液体加热壶测试目的：完整复现国标全部耐久试验流程，验证水壶温控器、发热盘、底座耦合器、密封结构长期循环后的可靠性，试验后无漏电、断路、温控失效、漏水问题，满足国内 3C、海外 CE 强制性安全认证。
四、设备完整标准测试工作原理
将无绳水壶放置于向心对中机械夹具内完成定位固定；
触摸屏选定测试模式，自定义加水时长、冷却时长、插拔间隔、总循环次数；
气缸驱动自动加水机构注入设定水量，完成加热煮水、温控跳开后自动倒水复位；
干烧模式：排空水后持续加热，温控器断开后水冷 / 自然冷却复位循环；插拔模式分空载、1.15 倍额定负载带电两种工况，往复循环底座耦合器；
内置电压电流采集模块实时监测导通状态，出现断路、不通电故障立刻声光报警并记录当前次数；预置次数全部完成后设备自动停机。
五、核心完整技术参数表
| 参数项目 | 详细技术指标 |
|---|
| 产品型号 | SN1119B 全自动水壶综合寿命测试仪 |
| 测试工位 | 单工位独立测试 |
| 控制系统 | 三菱 PLC+7 寸彩色触摸屏一体化控制 |
| 驱动方式 | 气动气缸全流程驱动 |
| 试样夹持 | 向心对中机械夹具，适配常规无绳水壶 |
| 内置负载 | 0.85~1.15 倍额定功率可调，实时显示电压电流 |
| 计数区间 | 0~999999 次，达标自动停机报警 |
| 标准五大测试模式 | 循环煮水、干烧自冷、干烧水冷、不带电插拔、带电插拔 |
| 可调时间参数 | 倒水 / 加水 / 冷却 / 插拔间隔 1~9999s 自由设定 |
| 故障报警功能 | 导通断路报警、计数完成报警、整机故障手动复位 |
| 机身材质 | 铝合金机架，涉水部位 304 不锈钢防腐 |
| 整机外形尺寸 | 1200×500×1200mm（宽 × 深 × 高） |
| 整机净重 | 140kg |
| 整机功率 | 6KW |
| 供电电源 | AC220V±10%/50-60Hz |
| 配套气源 | 0.5~0.7MPa 压缩空气 |
| 使用环境 | 温度 5~40℃，湿度 20%~80% RH，无尘无腐蚀干燥室内场地 |
六、设备整机结构与使用环境说明
6.1 整机结构划分
7 寸触控操作区：机身正面集成触摸屏、启停 / 急停按键，五大模式一键切换；
自动水循环系统：内置一体式水槽、气缸驱动加水 / 倒水喷头，水量触屏可调；
耦合器插拔执行机构：伺服升降插拔模组，精准复现国标插拔动作；
负载与导通监测模块：调压电源、电流采集、声光报警组件；
落地一体式防腐机架，底部万向刹车脚轮，车间、实验室灵活移位固定。
6.2 使用环境要求
设备放置常温干燥室内，避免长期水汽腐蚀；稳定 220V 单相供电，配套 0.5-0.7MPa 空压机即可完整运行全部测试模式。
七、本机可开展全部检测项目
无绳水壶循环煮水整机耐久测试（GB4706.19 第 19.101 条款）；
干烧自冷、水冷温控器可靠性验证试验（GB4706.19 第 19.102）；
无绳底座耦合器带电 1.15 倍负载插拔寿命测试（22.103）；
无绳底座空载往复插拔耐久循环测试；
出口电热水壶 IEC60335-2-15 全套安规一体化认证测试。
八、设备核心竞争优势
五合一集成一体化设计：一台设备覆盖国标三大核心测试条款，无需分开采购煮水机、干烧机、插拔试验机，大幅降低采购与占地成本；
全自动水循环系统：自动加水、自动倒水，全程无需人工反复补水排水，长周期测试零人工干预；
向心通用夹具：标准工装适配市面绝大多数无绳电热水壶，无需频繁定制替换工装；
负载梯度可调：0.85/1.15 倍额定功率一键切换，同时满足出厂抽检与研发梯度测试；
导通实时监测报警：耦合器断路、不通电故障自动停机留存次数，方便不良品溯源分析；
全触屏数字化调控：加水、冷却、插拔间隔全部数字设定，无需手动机械调节。
九、客户选型高频 FAQ 问答
Q：SN1119B 和基础款 SN1119 插拔试验机有什么区别？
A：SN1119 仅做插拔测试；SN1119B 集成煮水、干烧、带电 / 不带电插拔五大模式，完整覆盖 GB4706.19 全部强制测试，一站式完成整套安规试验。
Q：设备可以自动加水倒水吗，需要人工值守补水吗？
A：自带一体式循环水槽与气缸自动加水倒水机构，设置完成后上万次循环无需人工补水换水。
Q：测试过程底座接触不良会自动停机记录吗？
A：会，内置导通采集模块，一旦出现断路、不通电立刻声光报警并锁定当前测试次数。
Q：运行必须配套空压机气源吗？
A：是的，加水、倒水、插拔动作均由气缸驱动，需配套 0.5-0.7MPa 压缩空气。
Q：负载功率支持 1.15 倍标准测试工况吗？
A：设备内置可调电源，可精准输出 0.85 倍、1.15 倍额定功率，完全匹配国标测试要求。
