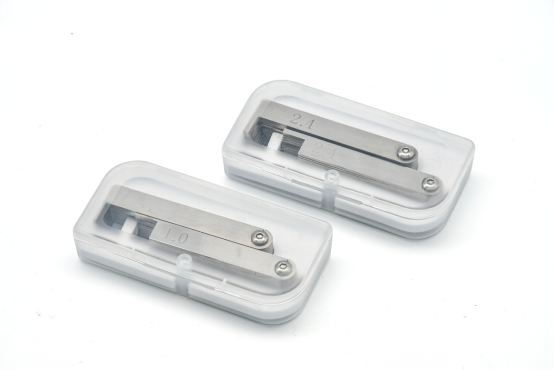

爬电距离测试卡 SN2134
发布时间: 2026-07-25 14:22
SN2134 爬电距离测试卡是新能源充电桩、家用插座、电器开关行业必备安规检测量具，全面覆盖国内国标与 IEC 出口认证标准。
普通简易量规尺寸不全、无曲式卡无法检测产品内部弯折绝缘面，无法满足 CNAS 实验室审核；本产品 30 档完整标准尺寸，直曲双套装不锈钢材质，贴合复杂绝缘结构快速判定爬电距离是否达标，适配充电桩厂、家电企业、第三方检测机构出厂抽检与认证测试。
模块 1：产品概述
SN2134 爬电距离测试卡是新能源充电桩、家用插座、电器开关行业必备安规检测量具，全面覆盖国内国标与 IEC 出口认证标准。普通简易量规尺寸不全、无曲式卡无法检测产品内部弯折绝缘面，无法满足 CNAS 实验室审核；本产品 30 档完整标准尺寸，直曲双套装不锈钢材质，贴合复杂绝缘结构快速判定爬电距离是否达标，适配充电桩厂、家电企业、第三方检测机构出厂抽检与认证测试。
模块 2：适配标准清单
新能源充电桩标准
GB/T20234.1-2023 第 7.26 条款、IEC62196-1:2025 第 28 条，充电枪连接器爬电距离强制检测。
工业 / 家用插头插座标准
GB/T11918.1-2014、GB/T2099.1-2021、IEC60884-1，插头内部带电件安全距离检测。
固定式电器开关标准
GB16915.1-2014、IEC60669-1，墙壁开关、控制器绝缘沿面距离核验。
模块 3：产品核心优势
| 参数项目 | 详细规格说明 |
|---|
| 产品型号 | SN2134 爬电距离测试卡 |
| 适配执行标准 | 充电桩标准：IEC62196-1:2025 第 28 条、GB/T20234.1-2023 第 7.26 条工业插座：GB/T11918.1-2014 第 26 章家用插头：GB/T2099.1-2021 第 27 条、IEC60884-1电器开关：GB16915.1-2014 第 23 条、IEC60669-1 |
| 测试对象 | 各类电气产品导电部件、充电枪触头、插座内部带电金属件 |
| 试验用途 | 测量两导电部件之间、导电部件与器具易触及表面之间沿绝缘材料表面爬电距离，判定是否满足安规安全限值，规避漏电、电弧击穿风险 |
| 测试原理 | 爪牙式不锈钢量规，直式 / 曲式两种形态，贴合绝缘表面快速核验*小沿面距离，符合各国安规目视判定要求 |
| 成套规格 | 直式测试卡 1 套 + 曲式测试卡 1 套 |
| 全尺寸覆盖（30 档） | 1.0、1.05、1.1、1.2、1.25、1.3、1.4、1.5、1.6、1.7、1.8、1.9、2.0、2.1、2.2、2.4、2.5、2.8、3.2、3.6、4.0、4.2、4.5、5.0、5.6、6.3、7.1、8.0、9.0、10mm |
| 本体材质 | 高精度不锈钢板材，耐磨不变形，长期使用刻度清晰 |
| 配套包装 | 透明塑料收纳盒，便携存放，不易丢失单片量规 |
测试原理：
爬电距离指带电部件沿绝缘材料表面到另一导体 / 外壳的*短路径，用对应尺寸测试卡贴合绝缘表面，若卡规可顺利塞入，代表爬电距离不满足标准要求，产品判定不合格。直式卡用于平整绝缘平面，曲式卡适配充电枪、插座内部弯折、凹槽绝缘结构。
标准操作步骤：
根据产品标准要求选取对应规格测试卡；
直式卡贴合平面绝缘、曲式卡伸入产品内部弯折绝缘区域；
缓慢塞入量规，观察是否可完整穿过两导电部件之间；
无法塞入则爬电距离达标，可塞入则产品绝缘结构需优化整改。
模块 5：适用行业 & 测试样品
新能源充电桩行业：交直流充电枪、车载插座、充电模块内部触头爬电距离 CCC/CE 认证检测；
家用电器行业：墙壁插座、排插、小型家电插头 GB/T2099.1 出厂抽检；
电器开关行业：墙壁开关、器具控制器绝缘安全距离验证；
工业电气厂商：工业插头、耦合器 GB/T11918.1 可靠性检测；
第三方 CNAS 检测实验室：充电桩、家电全套安规认证配套基础量具。
模块 6：FAQ 问答板块
Q1：SN2134 能否满足 IEC62196 出口充电桩检测？A：完全匹配 IEC62196-1:2025 第 28 条爬电距离测试要求，30 档尺寸覆盖标准全部限值，可用于欧盟出口 CE 认证。Q2：曲式测试卡主要用来测什么场景？A：针对充电枪内部、插座腔体弯折、凹槽类绝缘结构，直式卡无法伸入的狭小空间，曲式卡可贴合曲面完成测量。Q3：不锈钢材质会刮伤塑胶试样吗？A：边缘精密钝化处理，光滑无毛刺，正常使用不会刮伤充电枪、家电塑胶绝缘件。Q4：可以单独采购直式或曲式单套吗？A：支持单件零售，成套采购可享受充电桩全套检测设备打包优惠。
需要 SN2134 爬电距离测试卡完整尺寸清单、充电桩全套安规检测设备配套报价、国标 / IEC 标准爬电距离限值对照表，可在线留言免费领取；一站式配齐充电桩拉力、扭矩、温变、电气间隙全套检测仪器，点击侧边「在线咨询」对接工程师。
